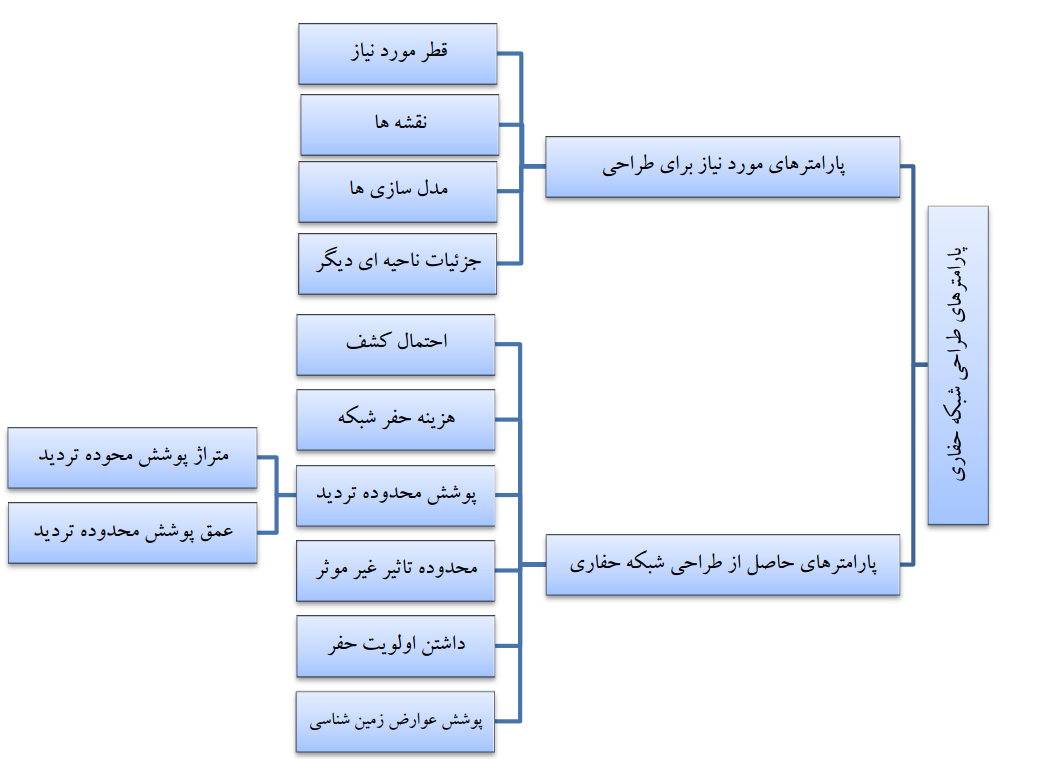

بر اساس نتایج فاز سنجش از دور و داده پردازی اطلاعات لیتولوژیکی، میدانی، ساختاری و ژئوفیزیکی (در صورت براداشت) در این مرحله نقشه برداری اطلاعات مکانمند برداشت شده و تجمیع شده در مقیاس مناسب برنامه ریزی میگردد. نقاطی جهت احداث ترانشه و یا گمانه طراحی و در قالب شبکه حفاری اکتشافی جهت انجام عملیات هدفمند حفاری طرح ریزی میگردند. براي انجام عمليات حفاري نقشه طراحی شده بر روی زمین نشان گذاری میگردد. نقشه شبكه حفاري اكتشافي دارای قسمت های مختلفي شامل مختصات طول، عرض و ارتفاع نقاط ، آبراهه ها، مسيرهاي دسترسي، محل های حفاري قديمي و جديد، جانمايي سكو و وضعيت هريك از نقاط حفاري ، محل احداث سكو( با مقیاس های موردنیاز) می باشد. بررسی این مرحله با ترانشه ها و گمانه ها انجام میشود. بوسيله حفر گمانه امكان نمونه گيري و همچنين شناسايي سـنگها ولايه هاي زيرسطحي از طريق روشهاي چاه پيمايي نیز وجود دارد. ساده ترين شبكه گمانه هاي اكتشافي، يكسري نیمرخ هاي اكتشافي است كه در امتداد عمود بر گسترش عمومي ماده معدني توجيه شده اند. درمورد برخورد با توده اي که هندسه منظم تری داشته باشد شبكه مربعي، يعني شبكه اي كه از دو دسته نيمرخ هاي عمود بر هم بدسـت مـي آيـد، اسـتفاده میشود.
دستگاه مغزه گیری gy300 شرکت ماهان کاوان بحر آسمان دارای قابليت حفاری در سایزهای NQ و HQ میباشد. این دستگاه قابلیت حفاری تا عمق 300 متر را دارد. این دستگاه قابلیت حفاری تا زاویه 30 درجه را دارد. نظارت حفاری در شرکت ماهان کاوان بحر آسمان توسط کارشناسان مقیم و متخصص در رشته زمین شناسی و اکتشاف می باشد. گزارش های روزانه حفاری نیز توسط کارشناس مقیم و ناظر حفاری تهیه ودر اختیار مسئولين مد نظر قرار می گیرد. برش مغزه های حفاری نیز توسط این شرکت بلافاصله پس از حفاری ها انجام می گیرد. تهیه لاگ های حفاری نیز توسط کارشناسان شرکت با استفاده از نرم افزارهای لاگینگ از جمله log plot تهیه می گردد.

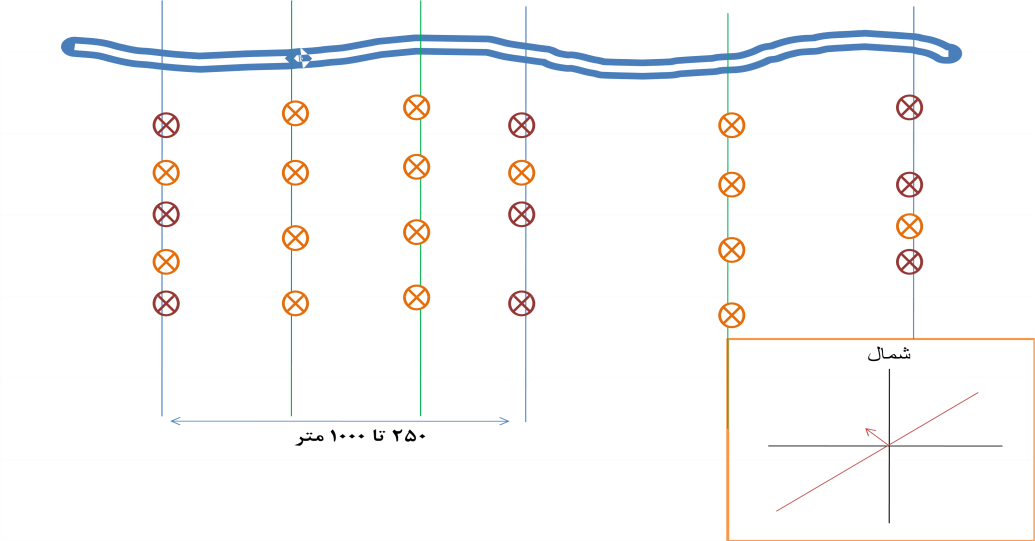

نمونه ای از یک نقشه شبکه حفاری تقاطعی مناسب اشکال منظم توسعه کانسنگ

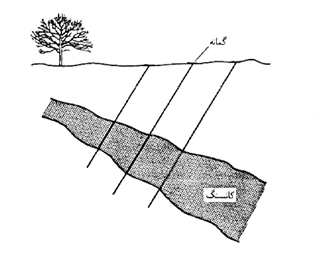

مقطعی از یک برداشت خطی مناسب اشکال رگه ای نا منظم توسعه کانسنگ

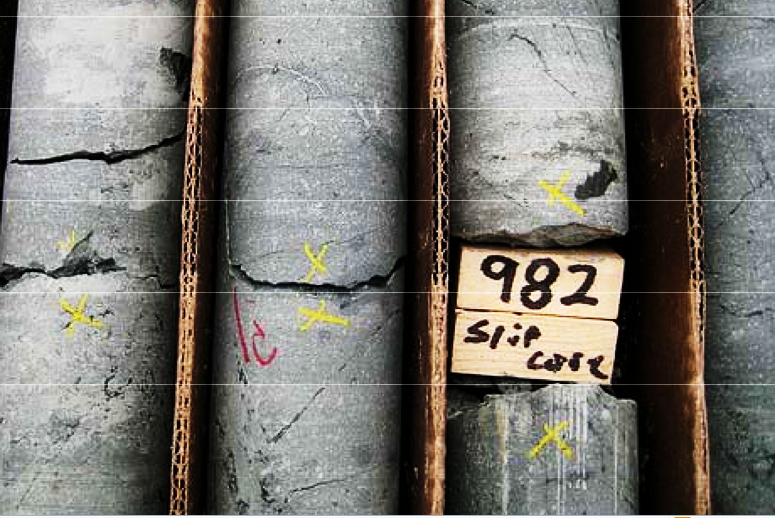

نمونه ای از مغزه های حفاری احداث شده در پریدوتیت های یک ساختار افیولیتی

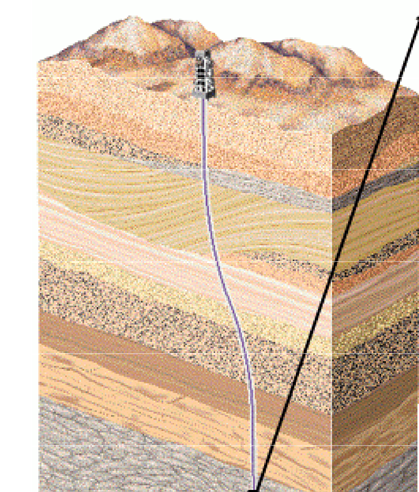

نمونه ای از یک مدل پرسپکتیو حاصل از نتایج حفاری در لایه ای منظم

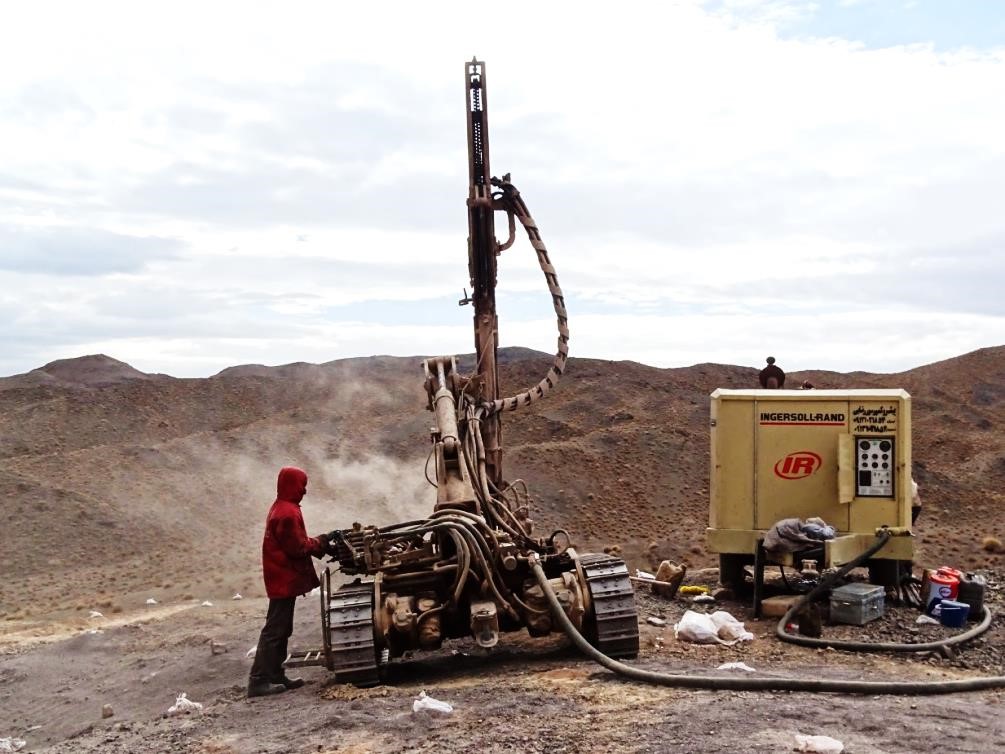

دستگاه های حفاری شرکت ماهان کاوان بحر آسمان در حال حفاری در معدن مس

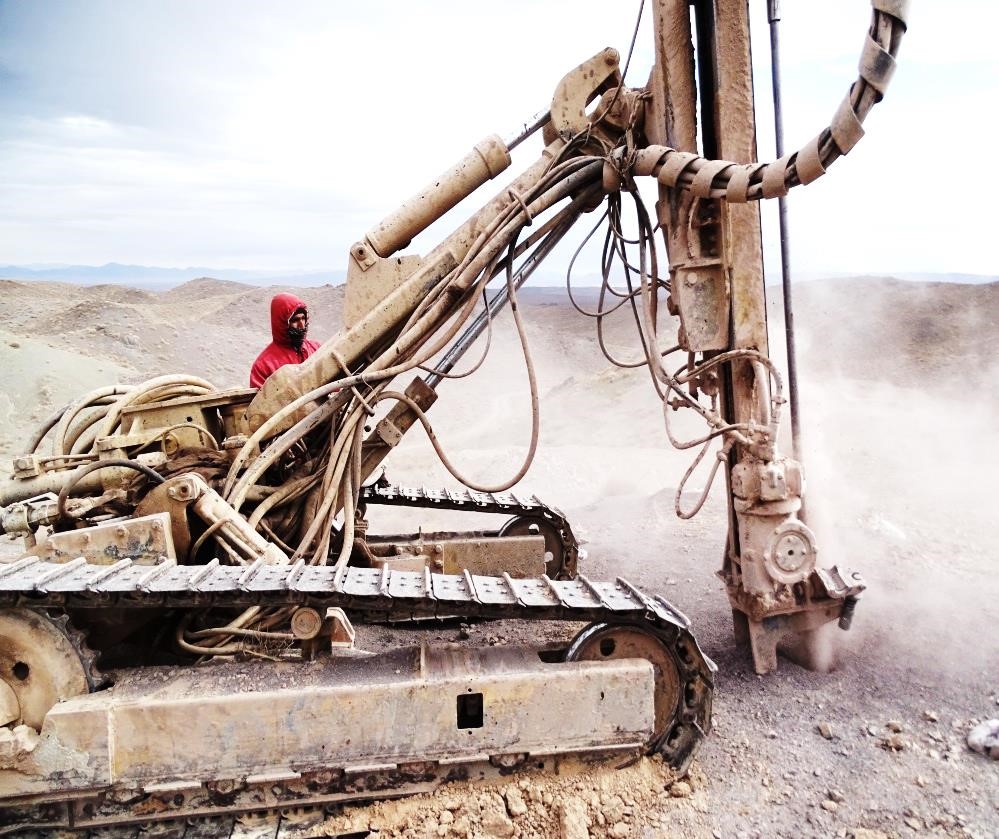

دستگاه های حفاری شرکت ماهان کاوان بحر آسمان در حال حفاری در معدن مس

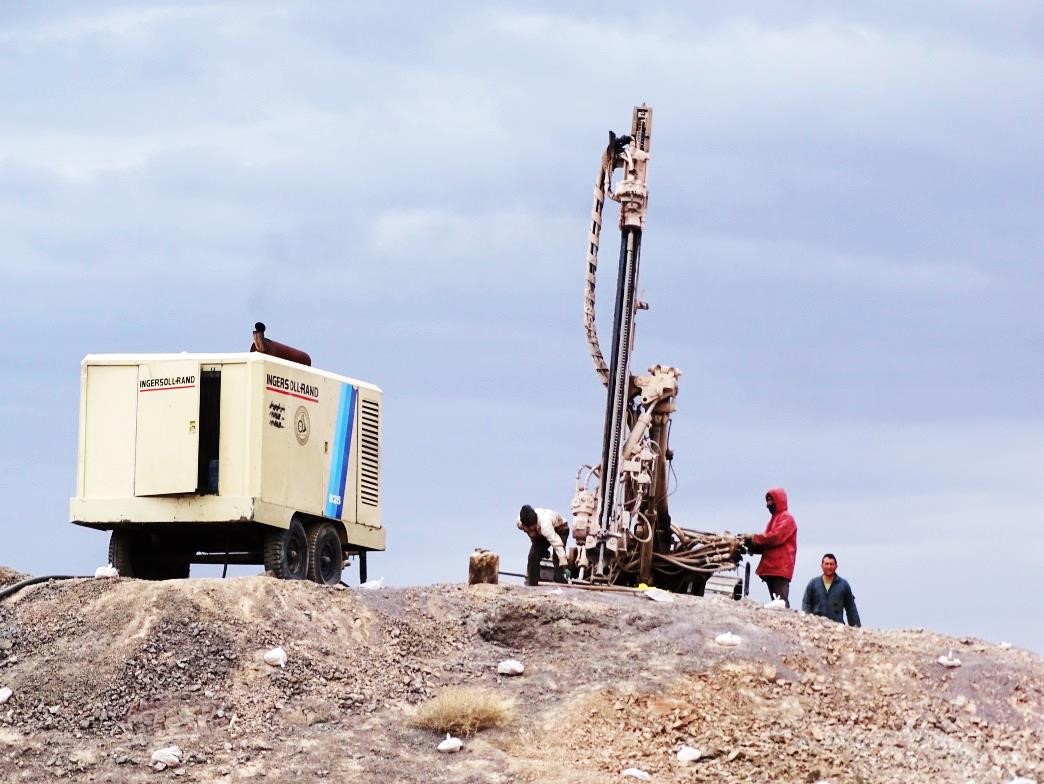

دستگاه های حفاری شرکت ماهان کاوان بحر آسمان در حال حفاری در معدن مس
دستگاه های حفاری شرکت ماهان کاوان بحر آسمان در حال حفاری در معدن مس
